Lichtmaschinenumbausatz Mercedes Ponton 220 S


HINWEIS: Der Umbausatz wird nur noch auf Anfrage gefertigt!

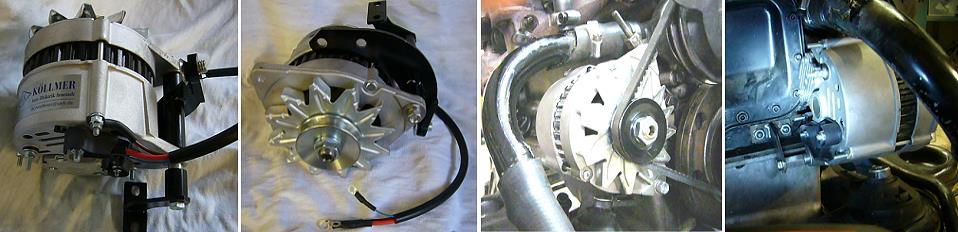

Lichtmaschinenumbausatz Mercedes Ponton 220 S

ACHTUNG! Lichtmaschine nicht ohne Batterieanschluß betreiben.

Der Umbau ist für jeden Schrauber denkbar einfach.

  • Die alte Gleichstromlichtmaschine wird sorgfältig ausgebaut und als Originalteil für eventuellen späteren Rückbau sicher verwahrt.
  • Der vordere rechte Motorträger wird, nachdem er durch leichtes Anheben des Motors mit einem Wagenheber entlastet wurde, ausgebaut.
  • Der hintere Lichtmaschinenträger wird ebenfalls ausgebaut und durch den neuen hinteren Träger ersetzt.
  • Der neue vordere Motorträger wird mit Hilfe der mitgelieferten Senkschraube und den zwei originalen Befestigungsschrauben am Motor bzw. auf dem Gummilager verschraubt.
  • Bitte alle Schrauben - bis auf die Senkschraube, die wird fest angezogen - nur anheften.
  • Die neue Lichtmaschine einsetzen und mit der Langschraube von hinten nach vorn fixieren.
  • Klemmstück auf Spannschraube drehen und originalen Keilriemen(10X850) auf Riemenscheibe aufsetzten und nachdem alle Befestigungsschrauben leicht angezogen sind - nach Handbuch für Ponton - spannen.
  • Bitte vorsichtig nachspannen, wenn die Riemenscheibe der 70A (840Watt) Lichtmaschine, bei  voller Leistungsabnahme, nicht sofort  mitgenommen wird (pfeifen).
  • Jetzt alle Schrauben anziehen und Motor ablassen.
  • Rotes Kabel an Regler je nach Klemmenbezeichnung an B+ oder Bat oder 51 oder 30 / blaues Kabel an 61 / braunes Kabel Masse auf Reglerfuß.
